1. 改性聚甲醛(POM)及鉛的混合物0.3~0.5mm, 具有很高的耐磨性能，甚至在瞬間缺油的情況下也具有較低的摩擦系數。軸承表面有排布規律的帶有螺旋角度的儲油坑，裝配時，必須涂滿潤滑油脂。
2. 銅粉層0.2~0.3mm，具有很好的承載能力和耐磨性，良好的導熱性能可及時轉移軸承運作過程中產生的熱量。復合材料可滲入到銅粉球的間隙中，提高了結合強度。
3. 低碳鋼0.4~2.2mm，提高軸承的承載能力和熱轉移作用。
4. 銅/錫電鍍層，銅鍍層0.008mm，錫鍍層0.005mm，使軸承有很好的耐腐蝕功能。
主要參數 TECHNICAL DATE
|
|
最大承載 |
靜承載 |
250N/mm2 |
|
使用溫度 |
-40℃~＋130℃ |
| |
低速運轉 |
140N/mm2 |
|
最大線速度 |
脂潤滑 |
2m/s |
| |
旋轉、搖擺運動 |
70N/mm2 |
|
|
持續給油 |
4m/s |
|
最大PV值 |
2.8N/mm2.m/s |
|
導熱系數 |
4W(m.K)-1 |
|
線膨脹系數 |
11x10-6K |
|
摩擦系數 |
0.05~0.20 | |
| 應用特點 APPLICATION CHARACTER |
特別適用于重載低速下的旋轉運動，搖擺運動以及經常在載荷下啟閉而不易形成流體潤滑的部位；在邊界潤滑條件下可以長期使用而不用加油保養，而過程中加油可使軸承的使用壽命得以更多的延長；其表面的塑料層在軸套成型加工時可留有一定的余量，壓入開孔后可自行加工，以達到更好的裝配尺寸。

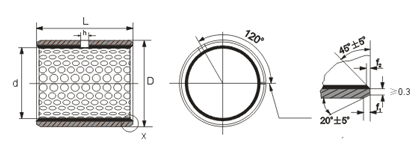

目前主要運用于冶金機械、礦山機械、水利機械、汽車底盤、建筑機械、農用機械、軋鋼機械等。 | | SF-2WC系列軸承標準尺寸
|
Axle 軸徑 |
Code number
代號 |
Washer size 墊片尺寸 |
Install size 安裝尺寸 |
|
d +0.25 |
D -0.25 |
T -0.05 |
M ±0.12 |
h+0.4
+0.1 |
t±0.2 |
D1+0.12 |
|
8 |
SF-2WC10 |
10 |
20 |
1.5 |
15 |
1.5 |
1 |
20 |
|
10 |
SF-2WC12 |
12 |
24 |
18 |
24 |
|
12 |
SF-2WC14 |
14 |
26 |
20 |
2 |
26 |
|
14 |
SF-2WC16 |
16 |
30 |
23 |
30 |
|
16 |
SF-2WC18 |
18 |
32 |
25 |
32 |
|
18 |
SF-2WC20 |
20 |
36 |
28 |
3 |
36 |
|
20 |
SF-2WC22 |
22 |
38 |
30 |
38 |
|
22 |
SF-2WC24 |
24 |
42 |
33 |
42 |
|
24 |
SF-2WC26 |
26 |
44 |
35 |
44 |
|
26 |
SF-2WC28 |
28 |
48 |
38 |
4 |
48 |
|
30 |
SF-2WC32 |
32 |
54 |
43 |
54 |
|
36 |
SF-2WC38 |
38 |
62 |
50 |
62 |
|
40 |
SF-2WC42 |
42 |
66 |
54 |
66 |
|
46 |
SF-2WC48 |
48 |
74 |
2 |
61 |
1.5 |
74 |
|
50 |
SF-2WC52 |
52 |
78 |
65 |
78 |
|
60 |
SF-2WC62 |
62 |
90 |
76 |
90 | |
